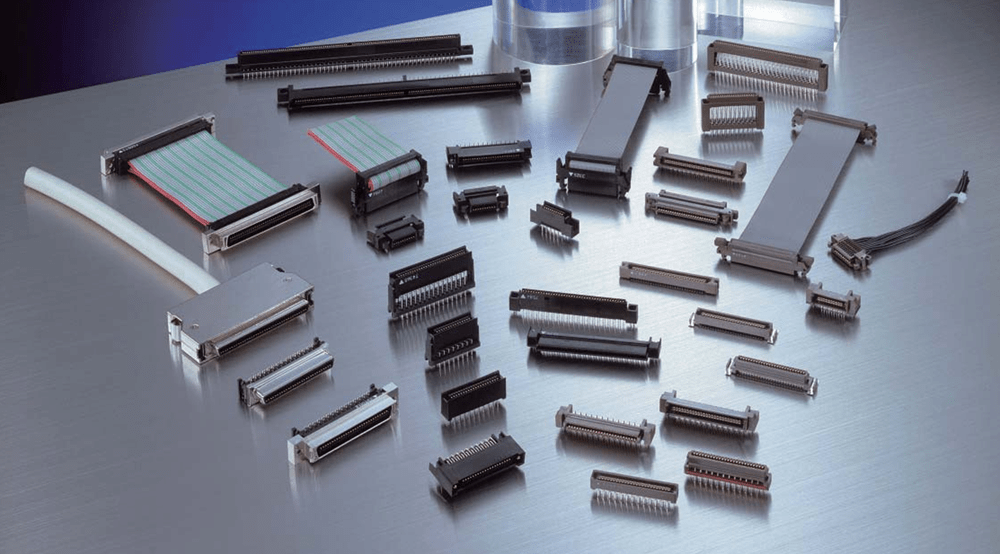

하프피치 커넥터

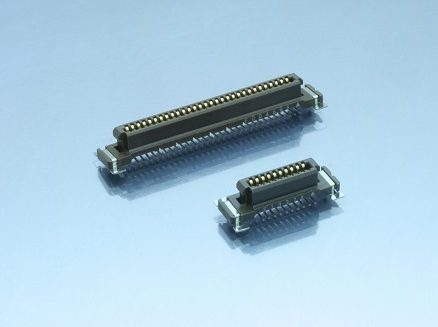

시리즈 명8900MS피치1.27mm
핀 수20~120핀(8종류)연결 방식스택(SMT) / 수직
사용 온도 범위-55℃ ~ +85℃스택 높이7 / 8mm
정격 전류1단자 당 0.5A접촉 저항40mΩ이하
내전압AC 650V, 1분 간절연 저항DC 500V, 1000mΩ이상

제품 특징



  • 기존8900시리즈에서 SMT실장 방식과 높이를 낮추어 소형화한 제품
  • 기존 DIP타입의 8900시리즈와 결합 가능

사용되는 어플리케이션

산업 장비
차량 장비
이미지 장비
의료 장비
통신 장비

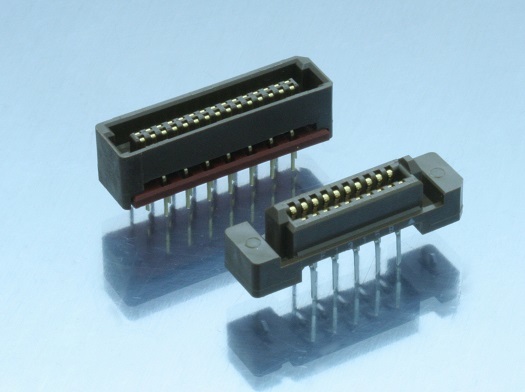

시리즈 명8900피치1.27mm
핀 수20~120핀(8종류)연결 방식스택 / 수직 / 수평
사용 온도 범위-55℃ ~ +85℃스택 높이7 / 8 / 9 / 10 / 12mm
정격 전류1단자 당 0.5A접촉 저항40mΩ이하
내전압AC 650V, 1분 간절연 저항DC 500V, 1000mΩ이상

제품 특징



  • 다양한 바리에이션
  • DIP타입

사용되는 어플리케이션

산업 장비
차량 장비
이미지 장비
의료 장비
통신 장비

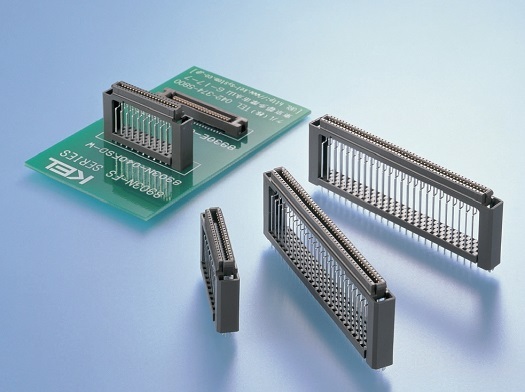

시리즈 명8903N-FS피치1.27mm
핀 수40~100핀(6종류)연결 방식스택
사용 온도 범위-55℃ ~ +85℃스택 높이20~32mm
정격 전류1단자 당 0.5A접촉 저항40mΩ이하
내전압AC 650V, 1분 간절연 저항DC 500V, 1000mΩ이상

제품 특징



  • 높이를 20~32mm 사이 자유롭게 선택 가능
  • DIP타입

사용되는 어플리케이션

산업 장비
차량 장비
이미지 장비
의료 장비
통신 장비

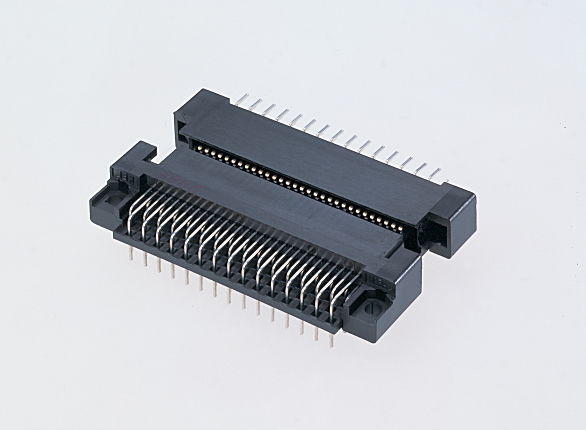

시리즈 명8800피치1.27mm
핀 수20~100핀(12종류)연결 방식스택 / 수직 / 수평
사용 온도 범위-55℃ ~ +85℃스택 높이14.1mm
정격 전류20~68핀 : 1단자 당 1.0A
80~100핀 : 1단자 당 0.8A
8803시리즈 전원핀 : 1단자 당 2.0A		접촉 저항25mΩ이하
내전압AC 650V, 1분 간절연 저항DC 500V, 1000mΩ이상

제품 특징



  • 전원단자타입 등 다양한 바리에이션
  • 스택,수직,수평의 다양한 연결 방식
  • DIP타입

사용되는 어플리케이션

산업 장비
차량 장비
이미지 장비
의료 장비
통신 장비

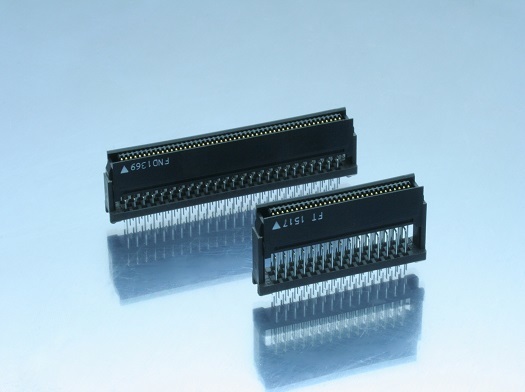

시리즈 명8832E-FS피치1.27mm
핀 수20~100핀(7종류)연결 방식스택
사용 온도 범위-55℃ ~ +85℃스택 높이18~30mm
정격 전류1단자 당 0.5A접촉 저항25mΩ이하
내전압AC 650V, 1분 간절연 저항DC 500V, 1000mΩ이상

제품 특징



  • 결합 높이를 18~30mm 중 자유롭게 선택 가능
  • 8800시리즈의 레셉터클과 결합 가능
  • DIP타입

사용되는 어플리케이션

산업 장비
차량 장비
이미지 장비
의료 장비
통신 장비

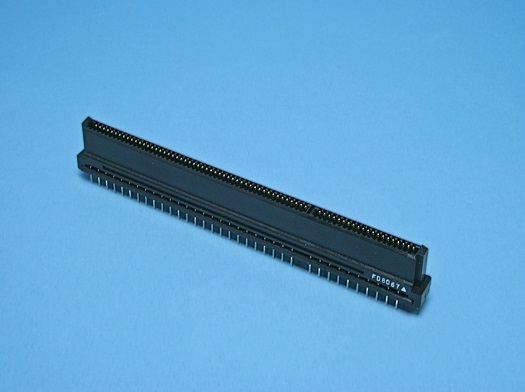

시리즈 명8806/07피치1.27mm
핀 수120~200핀(5종류)연결 방식스택 / 수직 / 수평
사용 온도 범위-55℃ ~ +85℃스택 높이17.1mm
정격 전류1단자 당 0.5A접촉 저항25mΩ이하
내전압AC 650V, 1분 간절연 저항DC 500V, 1000mΩ이상

제품 특징



  • 120~200핀 까지의 다핀 대응

사용되는 어플리케이션

산업 장비
차량 장비
이미지 장비
의료 장비
통신 장비

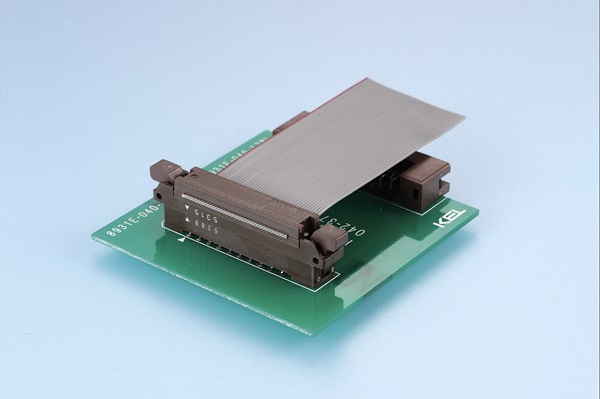

시리즈 명8925E/893□E피치1.27mm
핀 수20~100핀(8종류)연결 방식스택 / 수직
사용 온도 범위-55℃ ~ +85℃스택 높이11.8 / 15mm
정격 전류1단자 당 0.5A접촉 저항40mΩ이하
내전압[8925□]AC 300V, 1분 간
[893□E]AC 650V, 1분 간		절연 저항[8925□]DC 250V, 1000mΩ이상
[893□E]DC 500V, 1000mΩ이상

제품 특징



  • 이젝트 잠금 기구 채용

사용되는 어플리케이션

산업 장비
차량 장비
이미지 장비
의료 장비
통신 장비

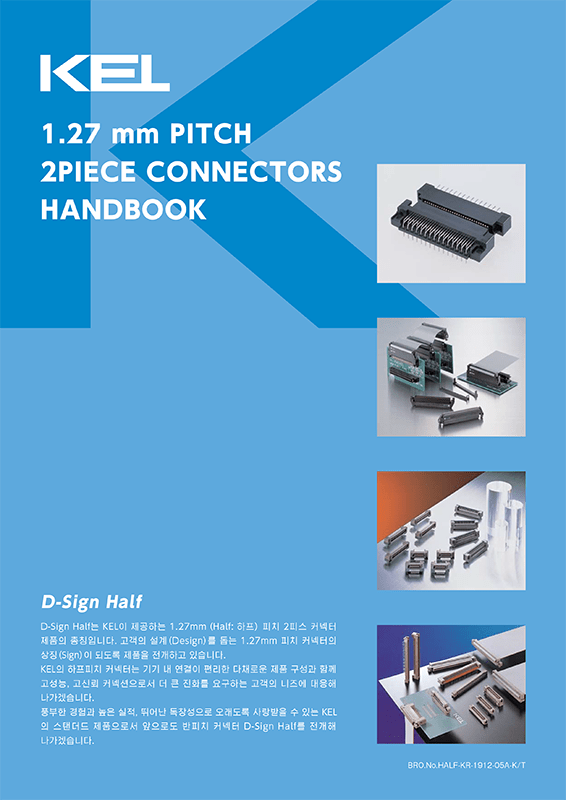

팜플렛 하프피치커넥터다운로드
