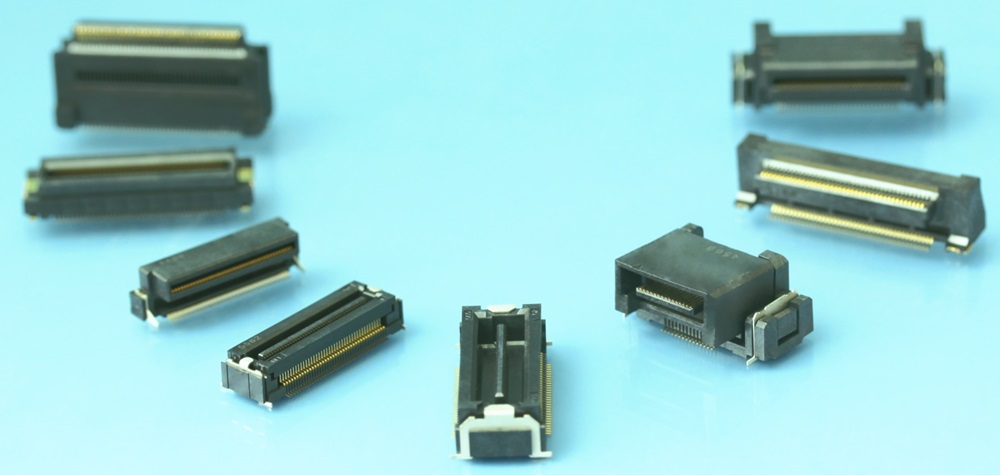

플로팅 커넥터
| 시리즈 명 | DT12/13 | 피치 | 0.5mm | ||
| 핀 수 | 60 | 연결 방식 | 스트레이트 | ||
| 스택 높이 | 18mm | ||||
| 사용 온도 범위 | -40℃ ~ +125℃ | 플로팅 량 | ±1.0mm | ||
| 정격 전류 | 1단자 당 0.4A | 접촉 저항 | 80mΩ이하 | ||
| 내전압 | AC200V,1분 간 | 절연 저항 | DC250V,100mΩ이상 |
제품 특징
- 125도 대응 커넥터
- 유효 결합 길이 1.5mm의 신뢰성 높은 설계
- 플로팅 량 ±1.0mm
사용되는 어플리케이션

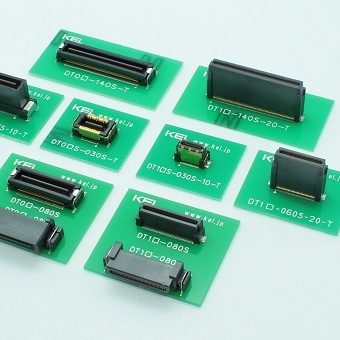

| 시리즈 명 | DT | 피치 | 0.5mm | ||
| 핀 수 | 30~240(9 종류) | 연결 방식 | 스택 / 수직 / 수평 | ||
| 핀 수 구분 | 스택 높이 | 8 / 10 / 11 / 16~20 / 25~30mm | |||
| 사용 온도 범위 | -40℃ ~ +105℃ | 플로팅 량 | ±0.5mm | ||
| 정격 전류 | 1단자 당 0.4A(동시 통전 140핀 이하 시) | 접촉 저항 | 80mΩ이하 | ||
| 내전압 | AC200V,1분 간 | 절연 저항 | DC250V,100mΩ이상 |
제품 특징
- 다양한 바리에이션
- 스택,수직,수평의 다양한 연결 방식
- DT-FS시리즈 레셉터클과 결합하여 다양한 스택 높이가 선택 가능
사용되는 어플리케이션

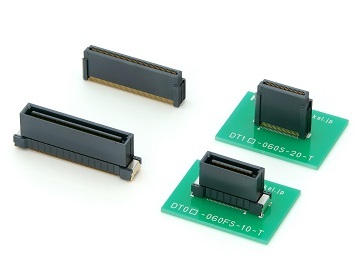

| 시리즈 명 | DT-FS | 피치 | 0.5mm | ||
| 핀 수 | 30~140 | 연결 방식 | 스택 | ||
| 핀 수 구분 | 7 | 스택 높이 | 18~20 / 21 / 25~30mm | ||
| 사용 온도 범위 | -40℃ ~ +105℃ | 플로팅 량 | ±1.0mm | ||
| 정격 전류 | 1단자 당 0.5A | 접촉 저항 | 80mΩ이하 | ||
| 내전압 | AC200V,1분 간 | 절연 저항 | DC250V,100mΩ이상 |
제품 특징
- 8Gbps상당의 고속시리얼전송이 가능
- 플로팅량 ±1.0mm
- 30mm까지 다양한 스택 높이
사용되는 어플리케이션

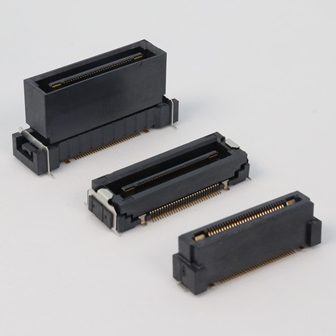

| 시리즈 명 | DT-E | 피치 | 0.5mm | ||
| 핀 수 | 30~140 | 연결 방식 | 스택 | ||
| 핀 수 구분 | 7 | 스택 높이 | 8 / 10 / 15 / 20 / 18 / 20 / 25 / 30mm | ||
| 사용 온도 범위 | -40℃ ~ +105℃ | 플로팅 량 | ±0.7mm | ||
| 정격 전류 | 1단자 당 0.4A | 접촉 저항 | 80mΩ이하 20mΩ이하(전원핀) | ||
| 내전압 | AC200V,1분 간 | 절연 저항 | DC250V,100mΩ이상 | ||
| 전원핀 정격 전류 | 1단자 당 6.0A |
제품 특징
- 커넥터 양 끝에 전원핀 4핀 설계(1단자 당 6.0A)
- SATA규격 상당의 고속시리얼 전송에 대응
사용되는 어플리케이션

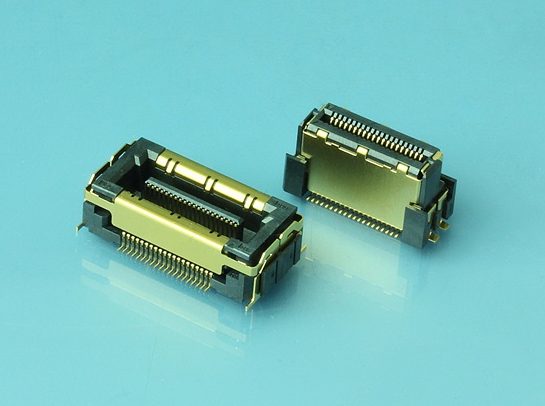

| 시리즈 명 | DT-S | 피치 | 0.5mm | ||
| 핀 수 | 30 / 40 / 100 | 연결 방식 | 스택 / 수직 | ||
| 핀 수 구분 | 3 | 스택 높이 | 10mm | ||
| 사용 온도 범위 | -40℃ ~ +105℃ | 플로팅 량 | ±0.5mm | ||
| 정격 전류 | 1단자 당 0.4A | 접촉 저항 | 80mΩ이하 | ||
| 내전압 | AC200V,1분 간 | 절연 저항 | DC250V,100mΩ이상 |
제품 특징
- SATA Rev3.0 요구 규격 전부 충족
- ESD/EMC 대책으로 금속 쉘을 장착한 타입
사용되는 어플리케이션

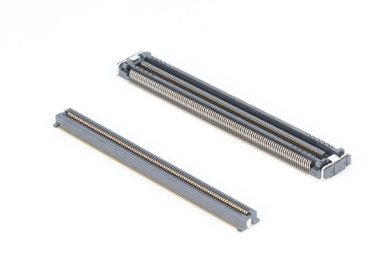

| 시리즈 명 | DUS | 피치 | 0.4mm | ||
| 핀 수 | 40~200 | 연결 방식 | 스택 | ||
| 핀 수 구분 | 8 | 스택 높이 | 3mm | ||
| 사용 온도 범위 | -40℃ ~ +125℃ | 플로팅 량 | ±0.5mm | ||
| 정격 전류 | 0.4A | 접촉 저항 | 80mΩ이하 | ||
| 내전압 | AC200V,1분 간 | 절연 저항 | DC250V,100mΩ이상 |
제품 특징
- 결합 높이 3mm의 매우 낮은 높이 설계
- 16Gbps의 고속 시리얼 전송에 대응
- 125℃의 고온 환경 대응
사용되는 어플리케이션

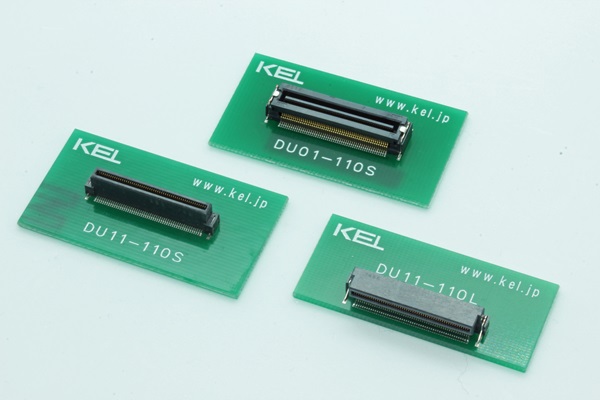

| 시리즈 명 | DU | 피치 | 0.4mm | ||
| 핀 수 | 80 / 110 / 120 / 140 / 200 | 연결 방식 | 스택 / 수직 | ||
| 핀 수 구분 | 5 | 스택 높이 | 5mm(110핀) 7mm(80 / 200핀) | ||
| 사용 온도 범위 | -40℃ ~ +85℃ 결합 제품에 따라 105℃ 대응 | 플로팅 량 | ±0.4mm | ||
| 정격 전류 | 0.4A | 접촉 저항 | 100mΩ이하 | ||
| 내전압 | AC200V,1분 간 | 절연 저항 | DC250V,100mΩ이상 |
제품 특징
- 리셉터클 하부에 패턴 배선 가능
- 당사 DY시리즈(0.5mm피치 제품)와 비교하여 더 작아진 기판 점유 면적
사용되는 어플리케이션

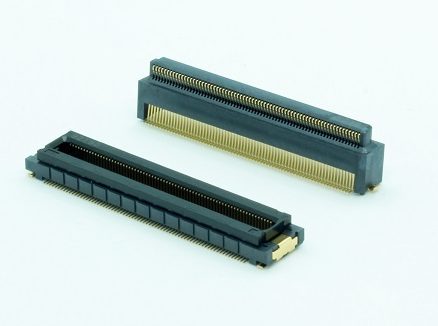

| 시리즈 명 | DY03/04 | 피치 | 0.5mm | ||
| 핀 수 | 50 / 60 / 80 / 100/ 120 / 140 | 연결 방식 | 스택 | ||
| 핀 수 구분 | 6 | 스택 높이 | 5 / 11~14mm | ||
| 사용 온도 범위 | -40℃ ~ +105℃ | 플로팅 량 | ±0.5mm | ||
| 정격 전류 | 0.4A | 접촉 저항 | 80mΩ이하 | ||
| 내전압 | AC200V,1분 간 | 절연 저항 | DC250V,100mΩ이상 |
제품 특징
- 105℃의 고온 환경 대응
사용되는 어플리케이션
| 시리즈 명 | DY | 피치 | 0.5mm | ||
| 핀 수 | 30~140 | 연결 방식 | 스택 / 수직 | ||
| 핀 수 구분 | 8 | 스택 높이 | 5~10 / 11~14(FS타입)mm | ||
| 사용 온도 범위 | -40℃ ~ +85℃ | 플로팅 량 | ±0.5mm | ||
| 정격 전류 | 스택 연결 0.4A 수직 연결 0.3A | 접촉 저항 | 80mΩ이하 수직 타입 100mΩ이하 | ||
| 내전압 | AC200V,1분 간 | 절연 저항 | DC250V,100mΩ이상 |
제품 특징
- 다양한 바리에이션
- 큰 고정쇠로 강한 견고성
- 결합 높이의 선택 폭이 1mm간격으로 다양함
사용되는 어플리케이션
