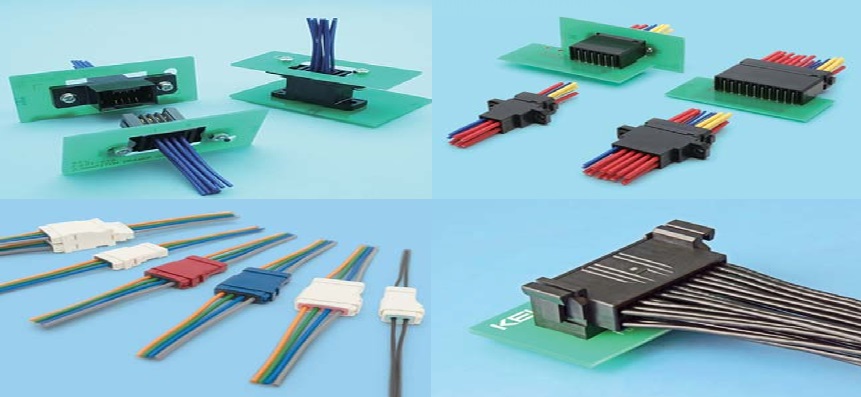

압착 케이블 커넥터

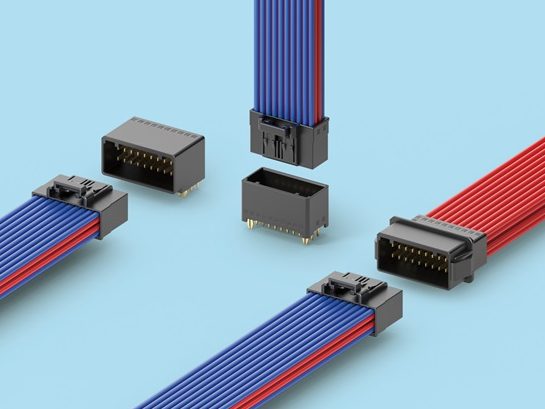

| 시리즈 명 | FTCS | 피치 | 2.5mm | ||
| 핀 수 | 6 / 12 / 16 / 20핀 | 연결 방식 | 스트레이트 / 수직 / 케이블 중계 /판넬 마운트 | ||
| 사용 온도 범위 | -55℃ ~ +105℃ | 정격전압 | 250V AC,DC | ||
| 정격 전류 | 제품 카탈로그의 정격전류 일람표 참조 | 접촉 저항 | 10mΩ이하 | ||
| 내전압 | AC 1500V, 1분 간 | 절연 저항 | DC 500V, 1000mΩ이상 | ||
| 결합 내구성 | 100, 500회 보증 | 적합 케이블 | AWG#18/20/22/24/26/28 (케이블 외경Φ 0.88~2.03mm) 디스크리트케이블 |
제품 특징
- 제조사에서 보증하는 케이블 2개 압착
- 케이블 2개 압착으로 핀 수를 줄여 소형화 가능
- 케이블 2개 압착으로 커넥터 간 전원 전달이 가능
- 당사 FTC시리즈 보다 소형화된 사이즈
사용되는 어플리케이션

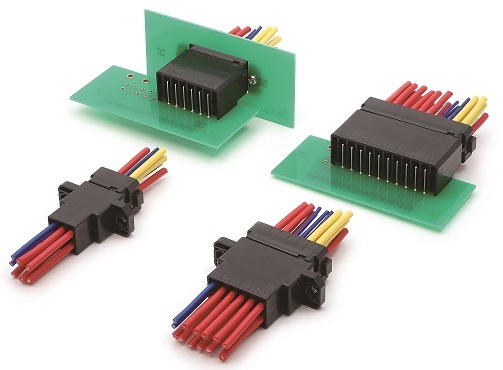

| 시리즈 명 | FTC | 피치 | 5.08mm | ||
| 핀 수 | 6 / 10 / 12 / 20핀 | 연결 방식 | 스트레이트 / 수직 / 케이블 중계 | ||
| 사용 온도 범위 | -55℃ ~ +105℃ | 정격전압 | 600V AC,DC | ||
| 정격 전류 | 제품 카탈로그의 정격전류 일람표 참조 | 접촉 저항 | 10mΩ이하 | ||
| 내전압 | AC 2200V, 1분 간 | 절연 저항 | DC 500V, 1000mΩ이상 | ||
| 결합 내구성 | 100 / 500회 보증 | 적합 케이블 | AWG#14/16/18/20 (케이블 외경Φ 1.8~3.4mm) 디스크리트케이블 |
제품 특징
- 제조사에서 보증하는 케이블 2개 압착
- 케이블 2개 압착으로 핀 수를 줄여 소형화 가능
- 케이블 2개 압착으로 커넥터 간 전원 전달이 가능
사용되는 어플리케이션

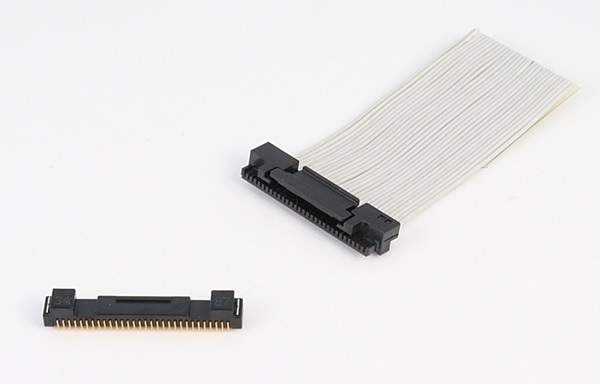

| 시리즈 명 | FJC | 피치 | 0.75mm | ||
| 핀 수 | 30핀 | 연결 방식 | 수직 | ||
| 사용 온도 범위 | -40℃ ~ +85℃ | ||||
| 정격 전류 | 1단자 당 1A | 접촉 저항 | 50mΩ이하 | ||
| 내전압 | AC 200V, 1분 간 | 절연 저항 | 250DC V, 100mΩ이상 | ||
| 결합 내구성 | 100회 보증 | 적합 케이블 | AWG#28/30 (케이블 외경Φ 0.5~0.6mm) 디스크리트케이블 |
제품 특징
- 중앙 잠금기구 구조로 확실한 클릭감이 있고 결합 안정성이 높습니다
- 결합 높이 4.2mm로 낮은 설계
사용되는 어플리케이션
| 시리즈 명 | FAS | 피치 | mm | ||
| 핀 수 | 4~40핀(19종류) | 연결 방식 | 스트레이트 / 수직 / 케이블 중계 | ||
| 사용 온도 범위 | -40℃ ~ +85℃ | ||||
| 정격 전류 | 제품 카탈로그의 정격전류 일람표 참조 | 접촉 저항 | 30mΩ이하 | ||
| 내전압 | AC 650V, 1분 간 | 절연 저항 | DC 500V, 1000mΩ이상 | ||
| 결합 내구성 | 2000 / 5000 / 7000회 보증 | 적합 케이블 | AWG#24/26/28 (케이블 외경Φ 0.88~1.14mm) 디스크리트케이블 |
제품 특징
- 결합 오차 xy방향 ±3mm를 흡수할 수 있는 결합 유인 구조
- 핫 스왑 대응 옵션이 있습니다
- 당사 FA시리즈와 비교하여 30퍼센트 소형화
사용되는 어플리케이션

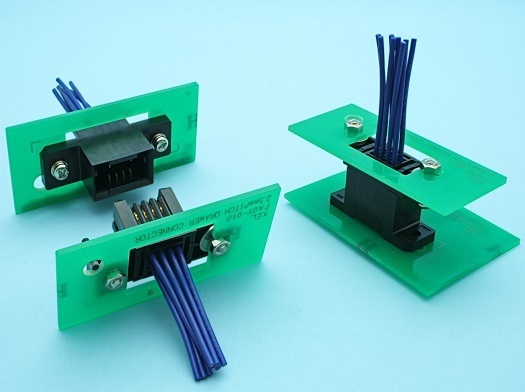

| 시리즈 명 | FA | 피치 | 2.5mm | ||
| 핀 수 | 4~40핀(18종류) | 연결 방식 | 스트레이트 / 케이블 중계 | ||
| 사용 온도 범위 | -40℃ ~ +85℃ | ||||
| 정격 전류 | 1단자 당 3A | 접촉 저항 | 30mΩ이하 | ||
| 내전압 | AC 650V, 1분 간 | 절연 저항 | DC 500V, 1000mΩ이상 | ||
| 결합 내구성 | 2000 / 5000 / 7000회 보증 | 적합 케이블 | AWG#22/24/26/28 (케이블 외경Φ 0.88~1.70mm) 디스크리트케이블 |
제품 특징
- 결합 오차 xy방향 ±3mm를 흡수할 수 있는 결합 유인 구조
- 핫 스왑 대응 옵션
사용되는 어플리케이션

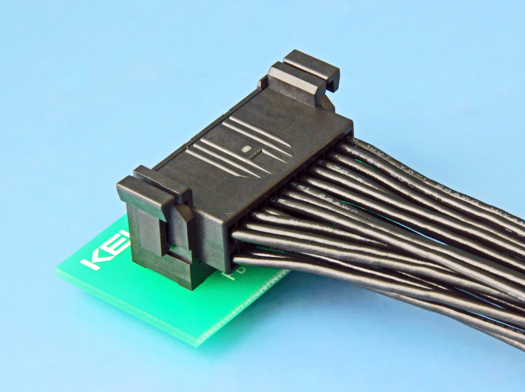

| 시리즈 명 | FBC | 피치 | mm | ||
| 핀 수 | 26 / 36 / 40핀 | 연결 방식 | 스택 | ||
| 사용 온도 범위 | -40℃ ~ +85℃ | 적합 케이블 | AWG#22/24/26 (케이블 외경Φ 1.0~1.5mm) 디스크리트케이블 | ||
| 정격 전류 | 1단자 당 1A | 접촉 저항 | 40mΩ이하 | ||
| 내전압 | AC 00V, 1분 간 | 절연 저항 | DC500 V, ff1000mΩ이상 |
제품 특징
- 스택 타입으로 결합하지만 케이블은 옆으로 나오는 구조
- 커넥터를 위에서 아래로 결합해야 하지만 함체구조 상 공간이 없을 때 용이
- E-락 잠금구조로 탈락방지와 안정적인 연결 유지

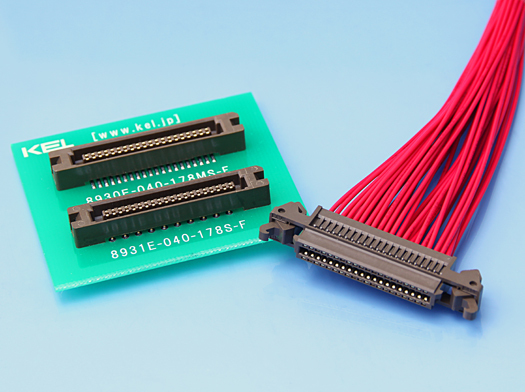

| 시리즈 명 | 8929E / 8930E | 피치 | 1.27mm | ||
| 핀 수 | 30 / 40 / 50 / 60 / 68 | 연결 방식 | 스트레이트 / 수직 / 스트레이트(SMT) | ||
| 사용 온도 범위 | -40℃ ~ +85℃ | 적합 케이블 | AWG#26/28/30 (마감 외경Φ 1mm이하) 디스크리트케이블 | ||
| 정격 전류 | 1단자 당 1A | 접촉 저항 | 50mΩ이하 | ||
| 내전압 | AC 300V, 1분 간 | 절연 저항 | DC 250V, 1000mΩ이상 |
제품 특징
- SMT와 DIP 실장 방식 중 선택 가능
- 핀의 연결면을 제외한 3면을 몰드로 보호하여 변형 방지
- 한손으로 탈착가능한 이젝트 잠금구조
사용되는 어플리케이션
