B2B 결합 방법
스택 연결

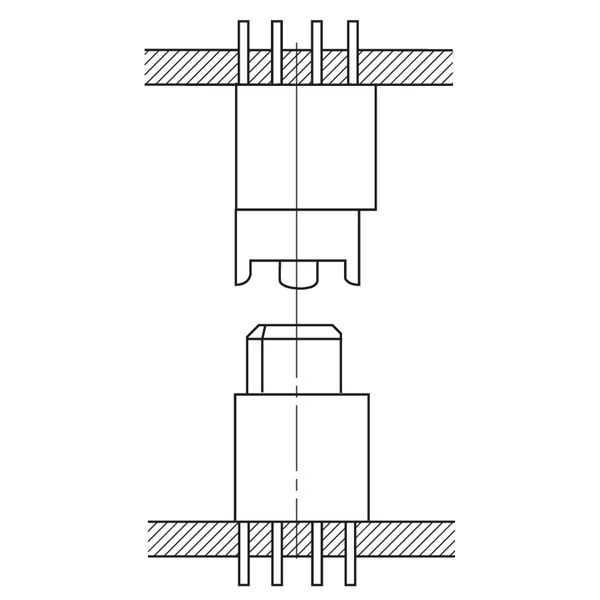

- 스트레이트 타입 플러그와 리셉터클을 결합하여 두 기판을 평행하게 연결하는 방법
수직 연결

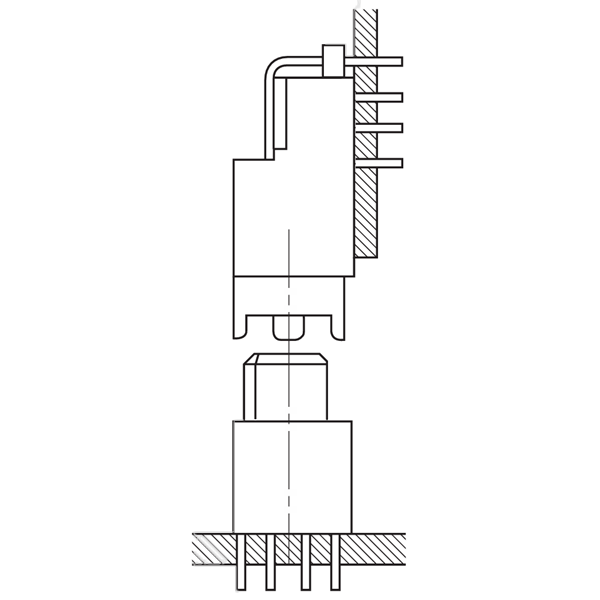

- 스트레이트 타입 플러그와 라이트앵글 타입 리셉터클(또는 반대 조합)의 커넥터를 결합하여, 두 기판을 수직으로 연결하는 방법
수평 연결

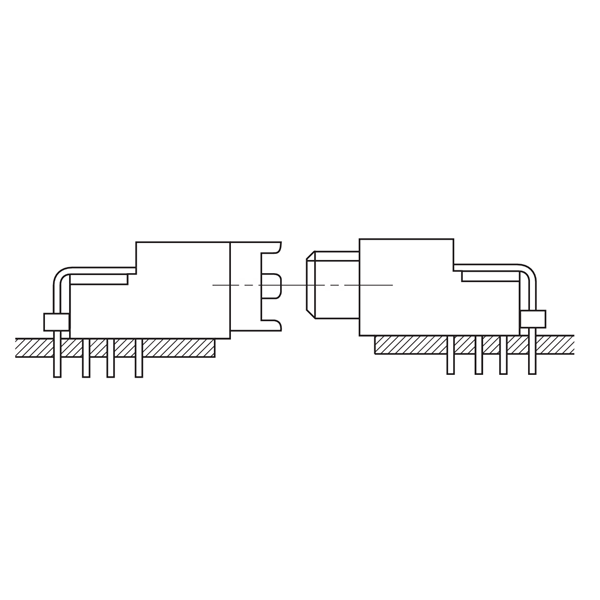

- 라이트앵글 타입 플러그와 리셉터클을 결합하여, 두 기판을 수평으로 연결하는 방법
B2Y 결합 방법
스택 연결

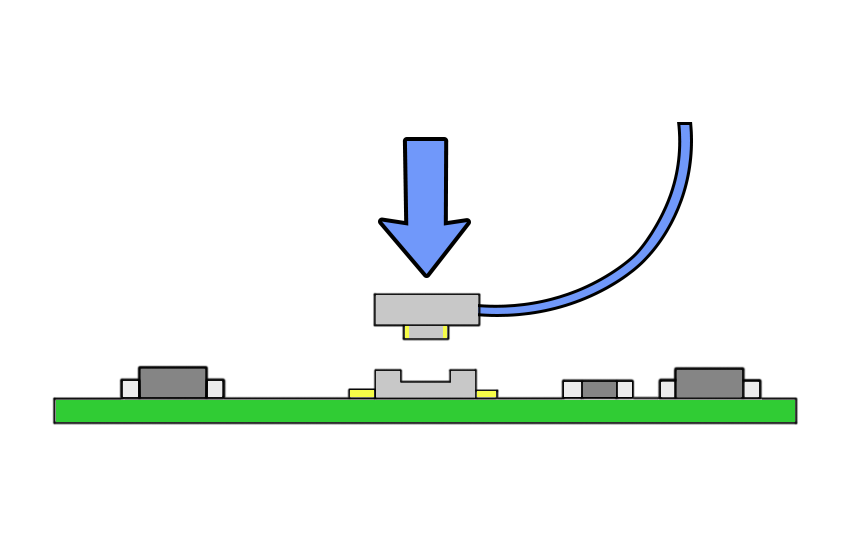

- 기판과 수직 방향으로 연결하며 케이블이 기판과 평행한 방향으로 나오는 연결
- 수직 방향으로 결합하기에 기판의 가장자리에 커넥터를 배치할 필요가 없어 기판 설계가 더 자유로워집니다
- 기판 점유 면적이 최소화되어 제품의 소형화에 기여합니다.
스트레이트 연결

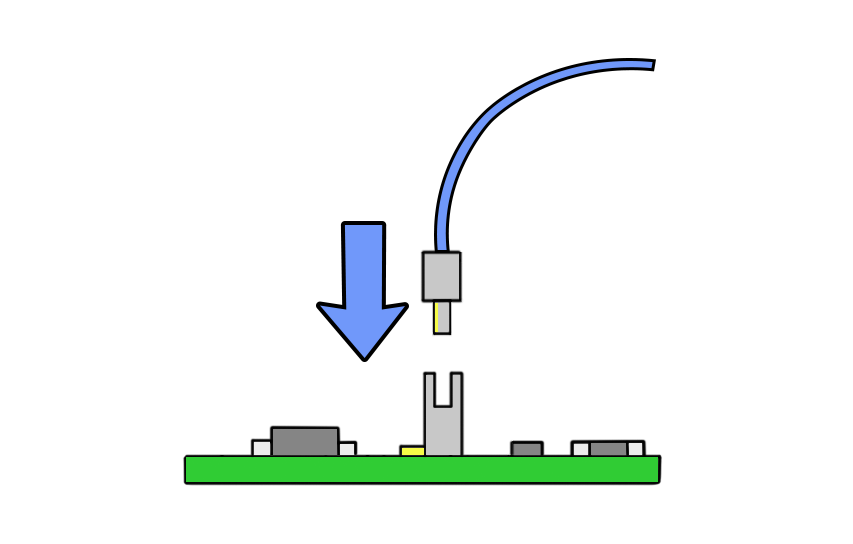

- 기판과 수직 방향으로 연결하며 케이블이 기판의 수직 방향으로 나오는 연결
- 기판과 수직 방향으로 결합하여, 케이블을 기판 위로 배선할 수 있습니다.
- 이처럼 수직으로 연결하기 때문에 기판 가장자리에 커넥터를 배치하지 않아도 되어, 기판 설계가 더욱 자유로워집니다.
- 기판과 함체가 얇고 케이블을 위로 빼야 하는 경우 특히 유리합니다.
수직 연결

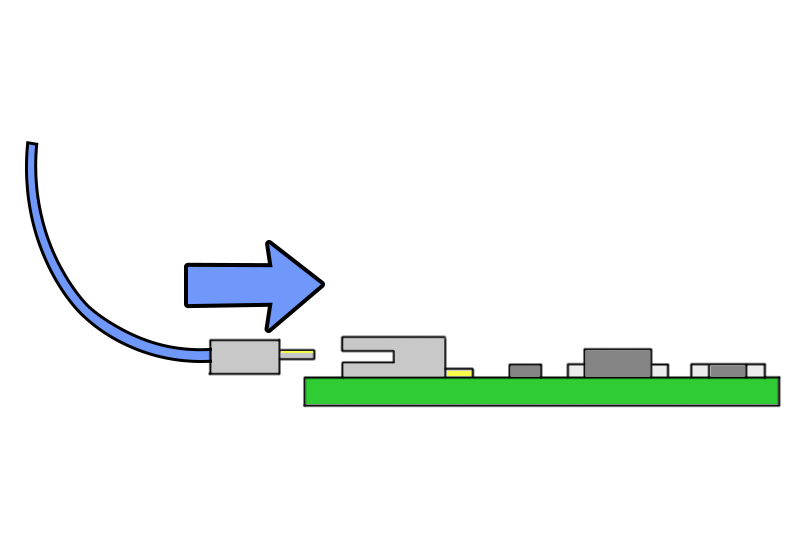

- 기판과 평행한 방향으로 연결하며 케이블이 기판과 평행한 방향으로 나오는 연결
- 결합 높이가 매우 낮아, 얇은 구조 설계에 최적의 솔루션을 제공합니다.
잠금 구조

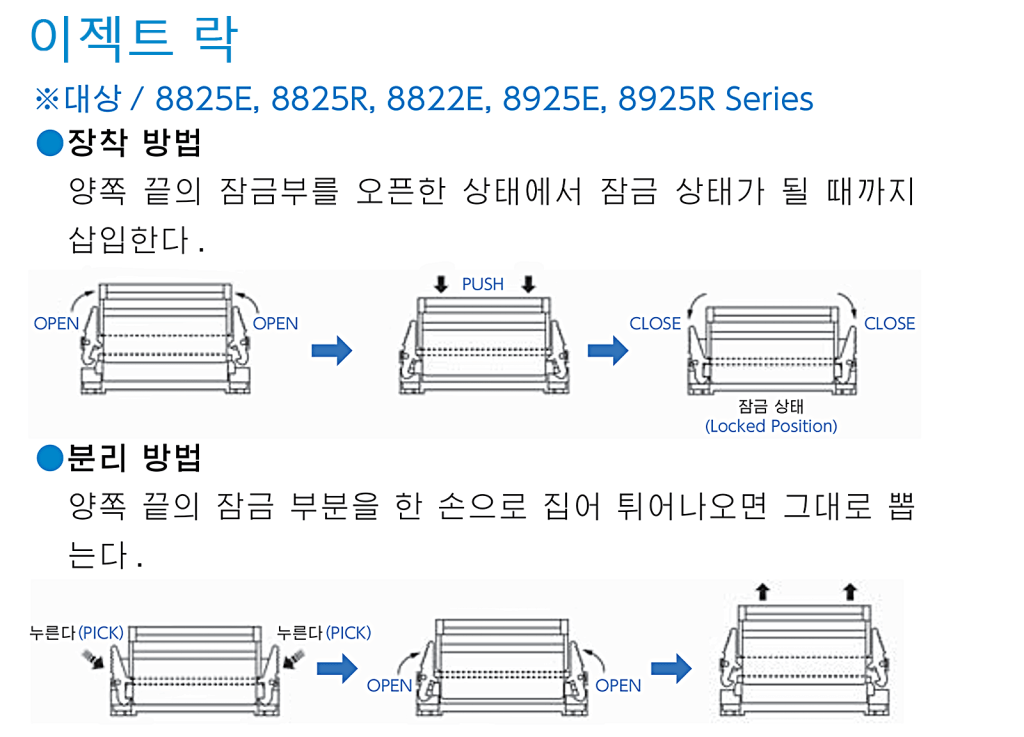

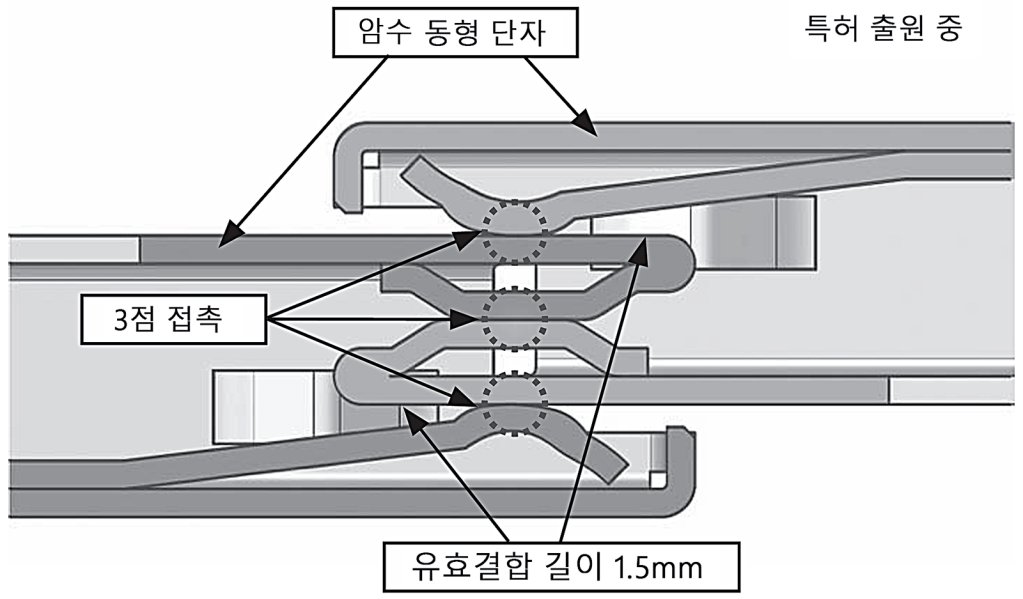

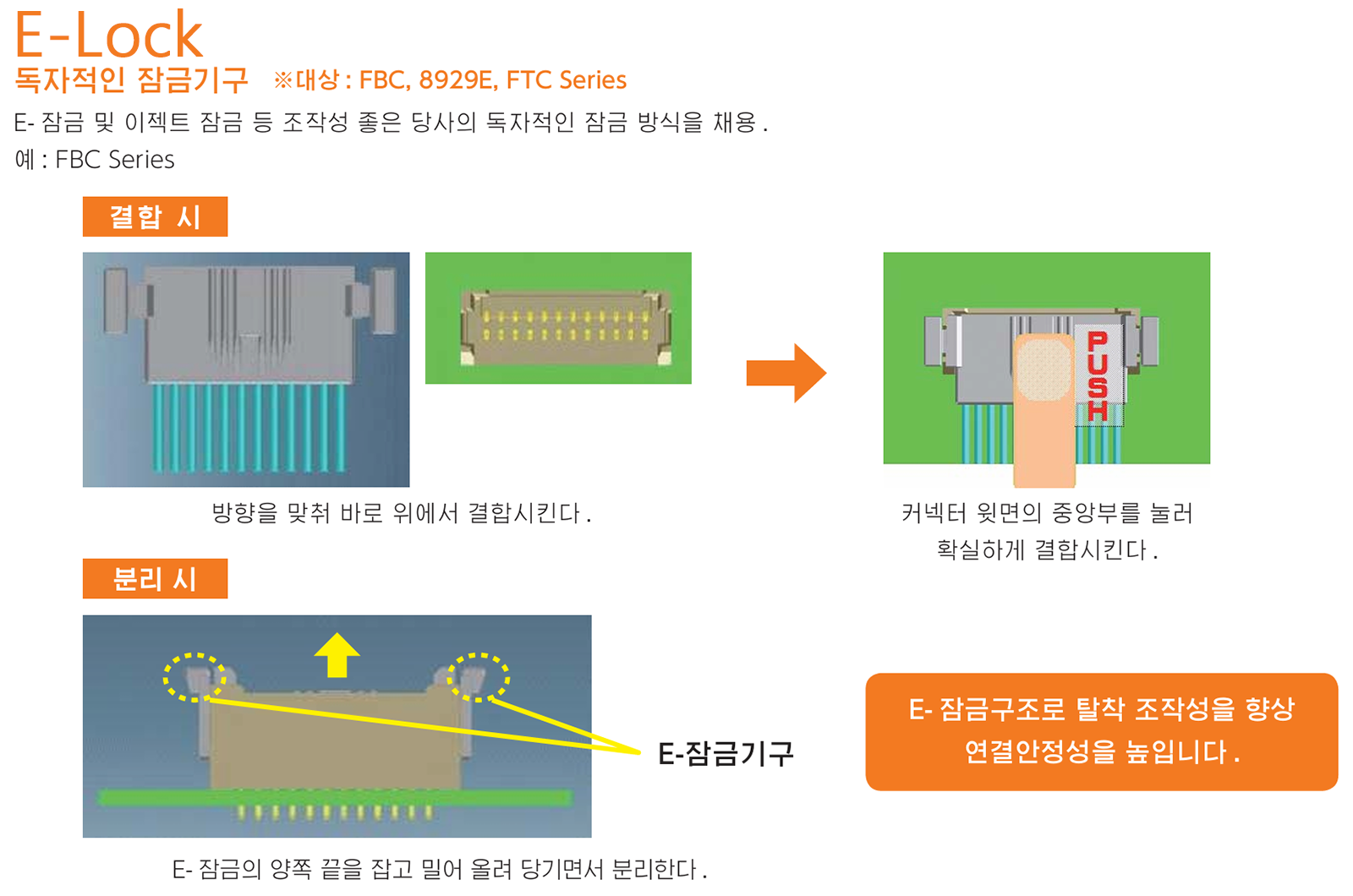

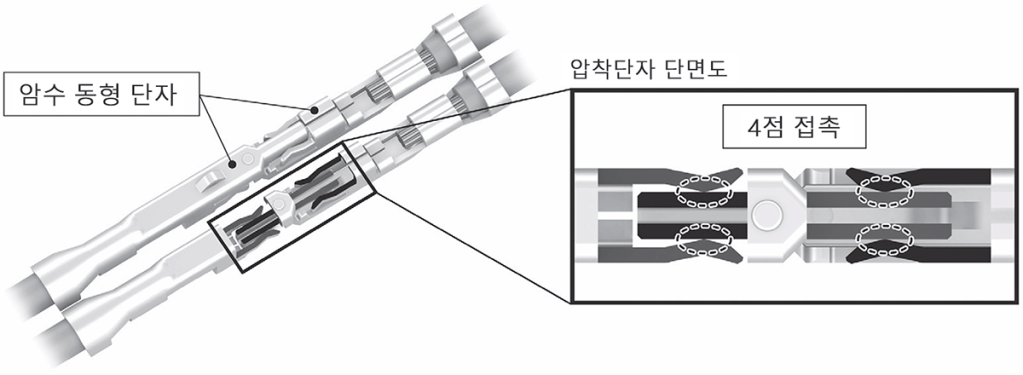

FW / FWS 시리즈 암수 동형 단자
플러그와 리셉터클에 동일한 단자를 적용하여 재고 관리가 용이하고, 사용 편의성이 향상됩니다.
분기타입 커넥터

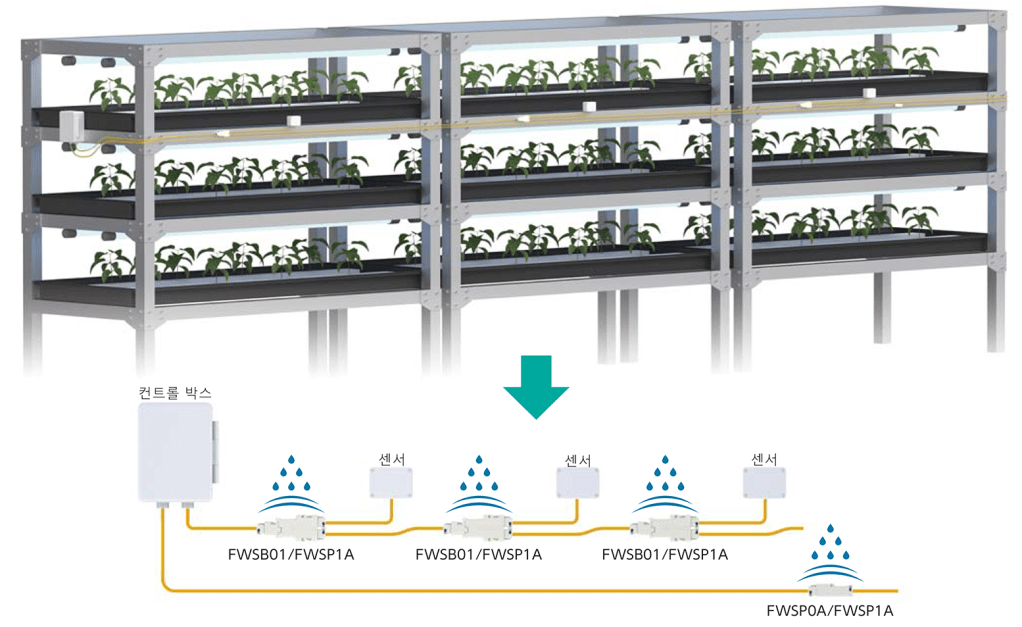

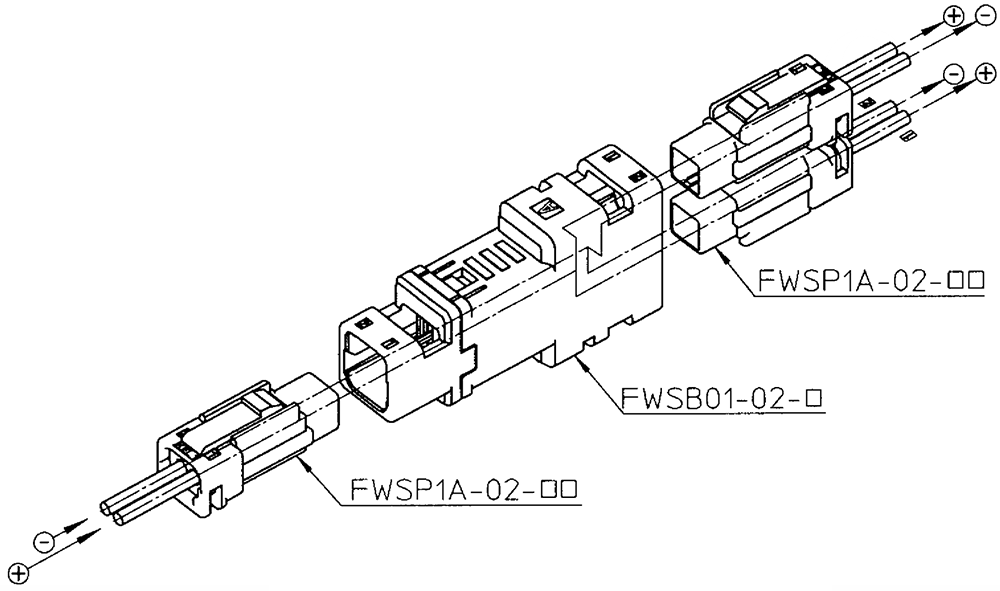

분기타입 FWSB01-02에 2핀 플러그인 FWSP1A-02를 연결하여 두 개로 신호를 분배한 상태
스마트 팜 내 사용 예시
드로워 커넥터
드로워(Drawer)는 영어로 ‘서랍’을 의미합니다.

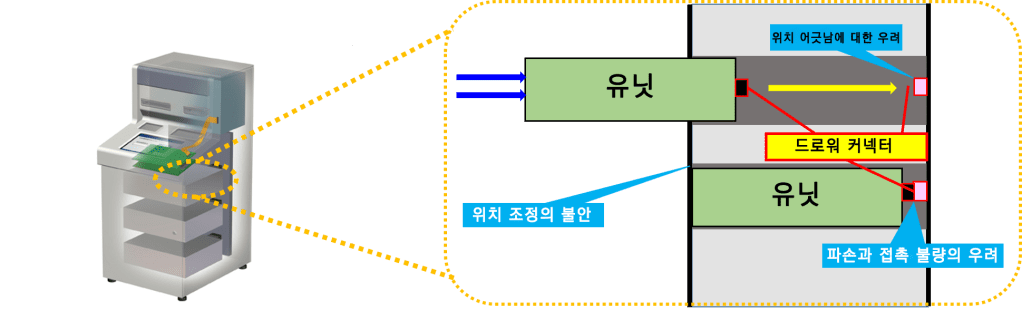

드로워 커넥터는 ATM, 복사기, 프린터, 게임기기, 복합기, FAX 등 상자형 기구의 유닛 간 연결에 사용됩니다. 특히, 본체와 패널을 연결하거나 패널의 개폐를 지원하는 부분에 주로 활용됩니다.
드로워 커넥터는 보이지 않는 곳에서 사용되는 경우가 많아, 결합의 용이성과 높은 강도가 요구됩니다. 이를 위해 결합 가이드 기능과 플로팅 기능을 제공하며, 여유로운 유효 결합 길이를 확보하였습니다.

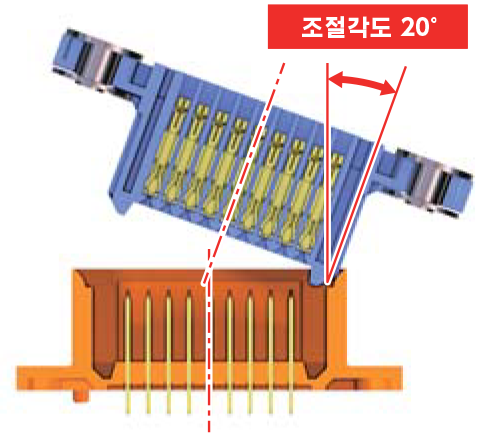

조절 각도 20°를 확보하여 결합 과정을 부드럽게 만들었습니다.
커넥터가 완전히 일직선으로 정렬된 후 콘택트가 접촉하도록 설계되어, 콘택트의 변형이나 좌굴을 효과적으로 방지합니다.

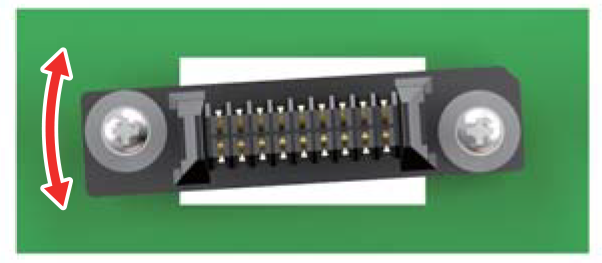

전용 와셔와 리벳의 플로팅 기구를 통해 결합 과정과 결합 후 발생하는 오차를 효과적으로 보정합니다.

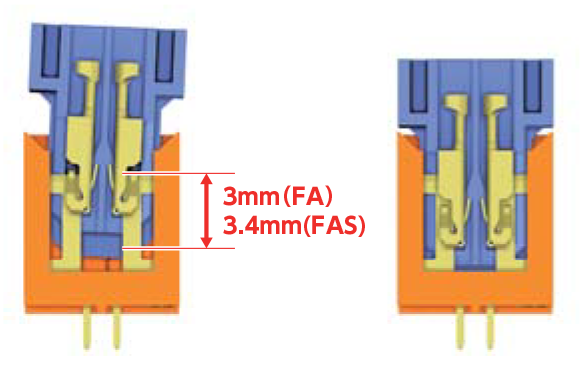

유효 결합길이
FA 시리즈 : 3mm
FAS 시리즈 : 3.4mm
